聚氨酯缓冲器是慢速电梯的重要安全部件之一。近年来新发布的国内外电梯行业标准（特别是欧盟EN81-20/50和我国的TSG T7007-2016），对于聚氨酯缓冲器的性能要求都有了很大的提升。

不仅如此，许多大型整梯制造商还在行业标准的基础上还增加了很多定制化的性能要求，以增强对聚氨酯缓冲器的性能管控。

      通过对使用工况以及行业标准的分析，很明显可以看出，新一代聚氨酯缓冲器不仅需要具备在重载冲击时消耗能量的能力，而且还需要具备很强的力学强度和优异的使用寿命，也就是说，它必须是抗冲击，高强度，耐老化的全能型产品。

       为此，Uniee从原材料体系着手研发，开发出一种含有疏水性侧链的梳状聚酯多元醇（已申请专利），并以此进行聚氨酯产品的合成。由其制备的新一代聚氨酯缓冲器在重物冲击及回复过程中，大位阻的侧基会极大地增加分子链相对滑移时产生的内摩擦力，进而吸收并消耗了大量的冲击能量；同时，分子链上大量存在的疏水侧链保证了高温高湿条件下聚氨酯缓冲器的使用寿命。目前新产品已通过欧盟认证。我们利用Uniee自有实验室和测试塔，反复验证了新一代聚氨酯缓冲器的性能。以下为测试过程及结果的描述。

1.测试目的:

           - 测试材料的极限压缩曲线及永久变形率（力学强度）

           - 测试材料长时间高温高湿环境下的力学性能变化（耐候性能）

           - 测试聚氨酯缓冲器在高承载冲击下的缓冲性能（消耗能量的能力）

2. 测试过程:

- 采用万能试验机，对规格为30MM*30MM*30MM的样块进行压缩测试，压缩行程为27MM，连续压缩2次；考察两次压缩曲线的偏离程度；

 - 将规格为150MM*75MM*30MM样块置于70℃、98%相对湿度下进行湿热老化，每隔一段时间取出测试其压缩-形变曲线的变化；

 - uniee自有测试塔重载自由落体冲击实验，考察规格为165MM*80MM聚氨酯缓冲器的缓冲性能。

 3.  测试设备:

           - 万能压力机;

           - 湿热老化箱

           - uniee自由落体冲击测试塔

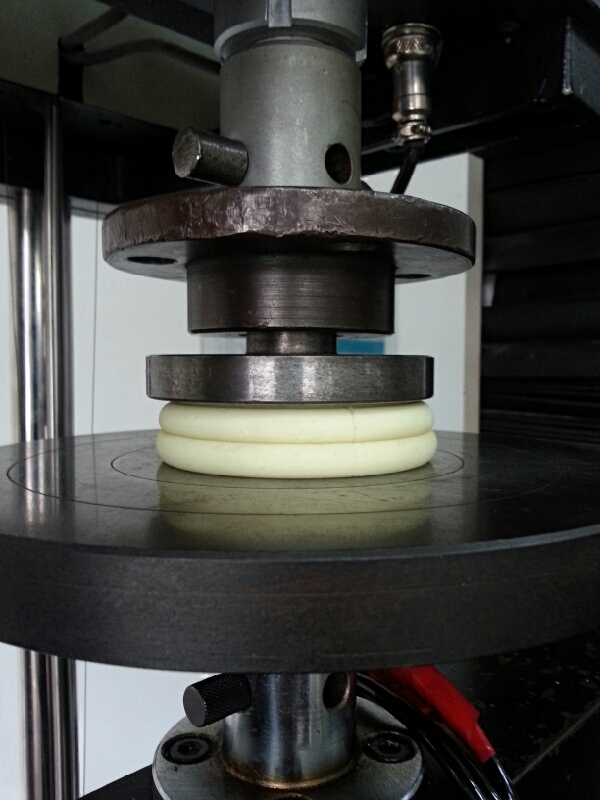

Uniee材料实验室利用万能压力机进行压力测试

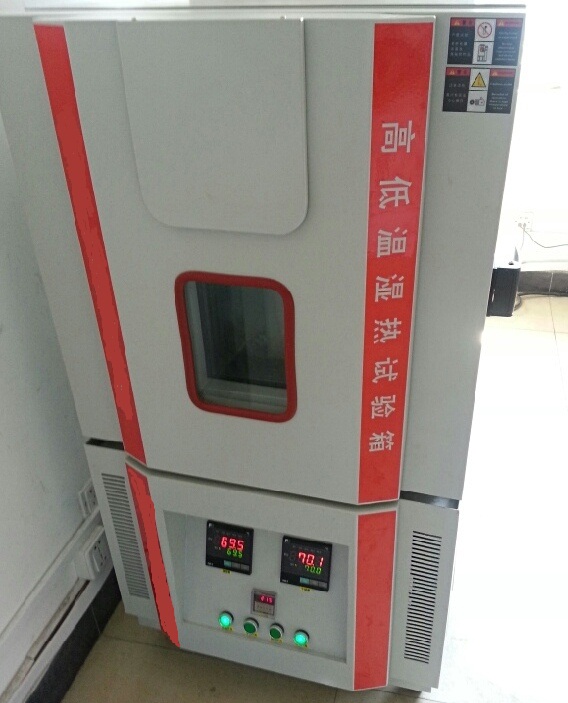

Uniee材料实验室的高低温湿热老化实验箱进行湿热老化测试

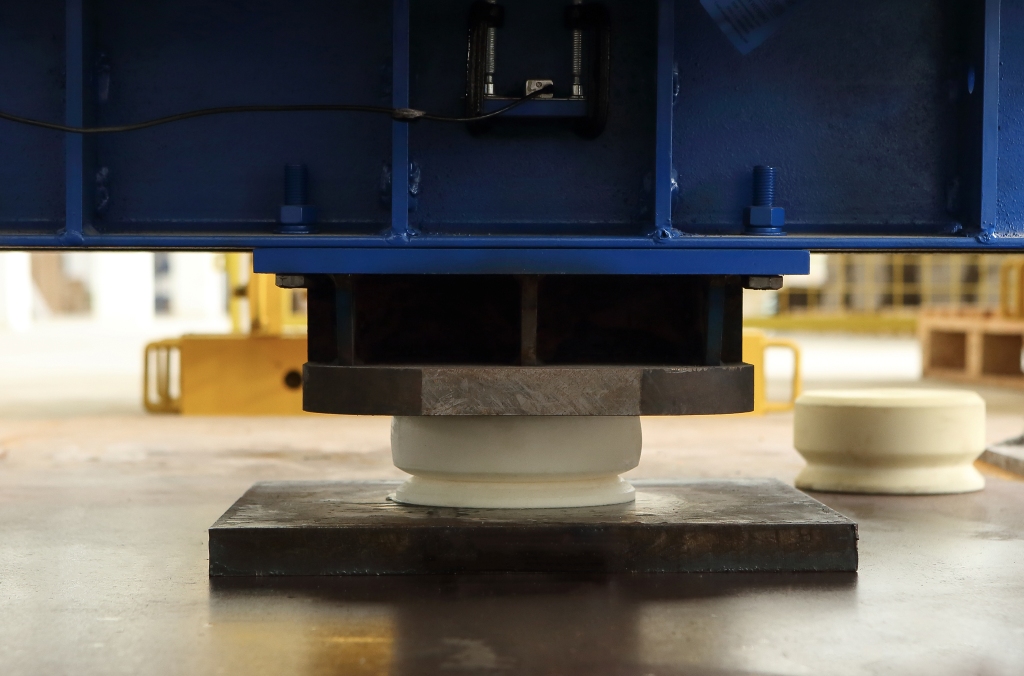

uniee自由落体冲击测试塔进行抗冲击测试

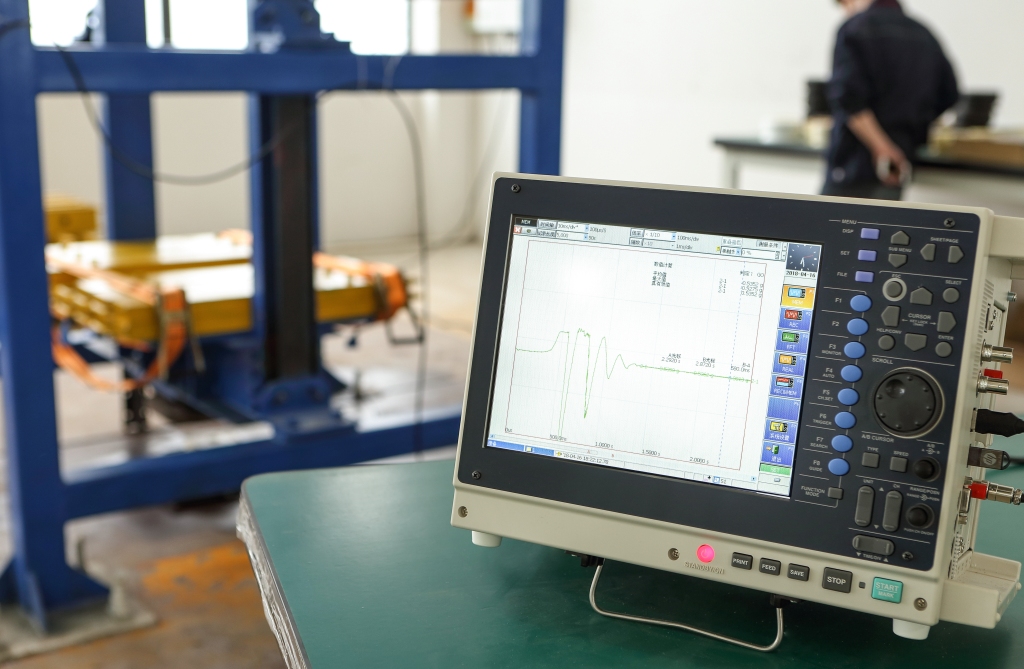

uniee自由落体冲击测试塔抗冲击测试结果图

 4. 测试结果

      - 从下图1可以看出：材料前后2次的90%行程的压缩曲线基本重合，这表明新材料具有很强的受力强度；

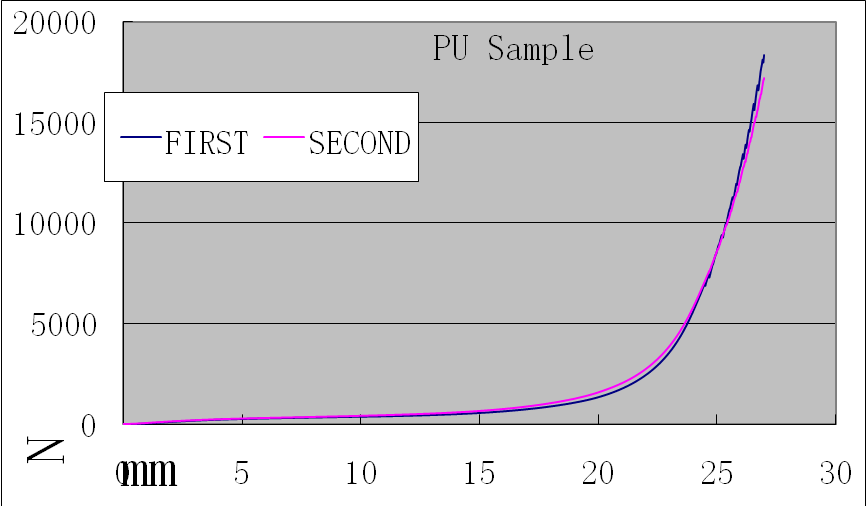

图1. 材料连续2次极限压缩的曲线图

  - 从下图2可以看出，材料样块在经历700h的高温高湿老化后试验后，仍然保持较好的力学性能，表面新材料具有优异的耐候性能；

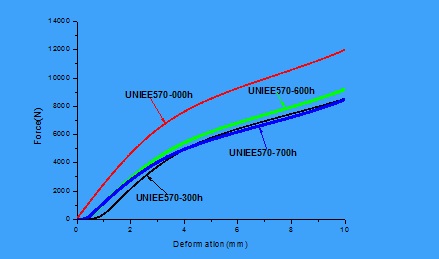

图2.新材料样块在不同湿热老化时间段的压缩曲线

        - 高重载的多次冲击测试结果表面，由uniee新材料制成的聚氨酯缓冲器具有优异的缓冲性能（最大减速度均小于6gn）。见下图3。

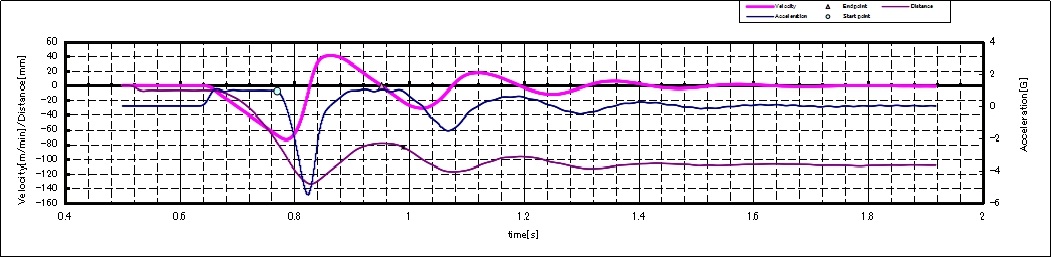

图3.新一代聚氨酯缓冲器冲击测试曲线图
